一、方案背景
油气管道分布广阔，不可避免地穿越地质条件复杂的地区，地质灾害引发的风险比较大，管道一旦遭到破坏发生泄漏，会造成严重环境污染和经济损失，严重时可能导致火灾、爆炸等事故。管道沿线发育的地质灾害类型主要为滑坡、崩塌、潜在不稳定斜坡、水毁等。由于输油管道具有埋深浅、薄壳、内含高压易燃易爆介质的性质，决定了沿线地质灾害对管道的危害有其特殊性，较小的地质灾害，也可能造成对管道的重大灾害。我司根据行业相关规定制定分布式光纤管道泄漏、地灾监测解决方案，全方位守护管道安全。
二、方案概述
分布式光纤监测主机可同时监测应变和泄漏，通信光缆可以充当传感器，此外，在有地灾风险的区域铺设应变光缆，采用分布式光纤解调仪可以实时连续地监测、定位及描绘出感应光纤整个监测范围内细微的温度、应变和振动变化。
系统包括：

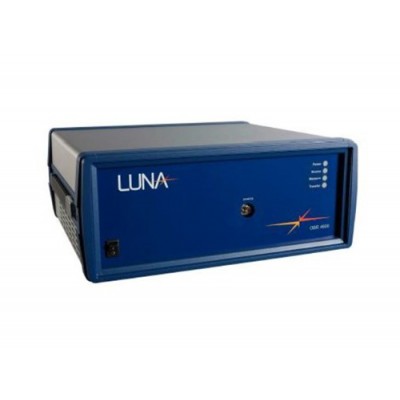

分布式光纤解调仪：提供强大可靠的测量和定位功能。对于管道沿线的任何位置，当经计算后的温度和应变测量结果超出项目特定标准时，随即触发警报。微小的温度异常（泄露的早期迹象）或应变异常（地层移动的首要特征）可在整个监测距离上定位在数米内。
监测软件：用于处理温度、应变和振动数据，产生预警并将数据处理和存储在专用的数据库中。
接口与通信：通过TCP/ IP或中继，与第三方系统通信。
传感器：通常为与管道一起安装的标准单模光纤通信光缆。
Map：简洁明了的GIS界面用于识别线路上与之KPS和GPS坐标关联的预警位置，并将事件演变过程虚拟化显示出来。
管道泄漏检测
管道泄漏会引起周围土壤的温度变化。通过分析管道沿线的温度变化，以米级精度检测并定位细微渗漏，然后通过统计学算法处理大量的参数，进而从正常的季节性温度和气候变化中辨别出真正的泄漏。
地层移动检测
管地层移动会对管道路径产生损伤，进而危害管道完整性。为了对这些危害中的一个或多个进行高灵敏度、高效益和强劲稳定地监测。
通过应变和温度的结合测量，可以实现对滑坡、蠕变、沉降及侵蚀现象的检测和监测。使用光纤应变传感器，能够检测和定位沿着管道/光纤传感器上任意位置几厘米的地层位移，定位精度在几米以内。通过振动检测，能够推断出地震和相关现象（例如地震、火山活动）
