产品介绍

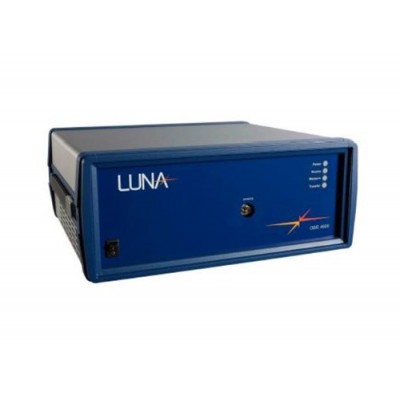

ODiSI 6100系列是一种新颖的测试系统，基于OFDR技术，使用单模光纤作为传感器，为21世纪先进材料和复杂结构测试提供新的解决方案。具有毫米级空间分辨率，每米光纤上具有上千测试点，高空间分辨率能够帮助绘制应变/温度云图，在测试过程中实时显示。 光纤传感器柔韧性好，体积小，不需要电源激励，能够粘贴固定在结构表面，尤其是大曲率结构表面；能够嵌入在结构内部，或者直接安装在电气结构的内部。
产品特点
1）多通道分布式实时应变和温度测试，最高亚毫米级距离分辨率
2）柔韧性好，质量轻，安装方便，提高测试效率
3）无源传感器，抗腐蚀，绝缘，能够铺设在传统传感器不能布置的地方，如：弯角、角落、嵌入到材料中
4）传感器寿命长，无漂移，无需重新校准，耐疲劳循环大于1亿次
5）应变量程大，空间分辨率高，可用于测量复杂应变场和大的应变梯度
6）系统内置NIST标准气室，连续自动校准，无需中断测试
7）IEEE 1588 PTP网络时间同步
产品参数
通道数 | 1,2,4 or 8通道 | ||||
单通道传感长度 | 标准 | 20m | |||
扩展范围 | 100m | ||||
Standoff cable 长度 | 10、50、100、150或200 m | ||||
最大跳线长度 （可在调制模块和传感器之间） | 19 m (取决于光纤传感器长度) | ||||
距离分辨率 | 0.65 mm | 1.3 mm | 2.6 mm | 5.2 mm | |
每米测试点数 | 1,538 | 768 | 384 | 192 | |
采集速率 （单通道速率等于当前采样速率除以活跃通道数） | 2.5 m 模式 | 62.5 Hz | 125 Hz | 250 Hz | 250 Hz |
5 m 模式 | 40 Hz | 80 Hz | 160 Hz | 160 Hz | |
10 m 模式 | 25 Hz | 50 Hz | 100 Hz | 100 Hz | |
20 m 模式 | 12.5 Hz | 25 Hz | 50 Hz | 50 Hz | |
50 m 模式 | - | 10 Hz | 20 Hz | 20 Hz | |
100m 模式 | - | - | 10 Hz | 10 Hz | |
应变量程 | ±15,000 με | ||||
分辨率 | 0.1 με | ||||
仪器准确度 | ±1 με | ||||
系统（仪器和传感器）准确度 | ±25 με | ±30 με | ±30 με | ±30 με | |
系统零应变重复性 | 标准 | ±5 με | ±4 με | ±2 με | ±2 με |
扩展范围 | ±5 με | ±4με | ±2 με | ±2 με | |
系统满量程测试不确定度 | ±5 με | ±4με | ±2 με | ±2 με | |
温度量程（标准温度传感器） | <P style="BOX-SIZING: border-box; FONT-SIZE: 16px; COLOR: rgb(51,51,51); PADDING-BOTTOM: 0px; TEXT-ALIGN: center; PADDING-TOP: 0px; PADDING- | ||||
