MTZ-1锚杆调直机的技术参数 液压锚杆调直机
一.用途及特点：
MTZ-1型锚杆调直机是矿山锚杆调直修复的专用设备。本机具有结构简单、安全可靠、操作方便、提高维修，调直效率高的特点，其解决了人工调直的麻烦，实现锚杆调直机械化。
MTZ-1锚杆调正拉直机为矿山企业解决了用人工调直费时、费力的难题。MTZ-1型锚杆调正拉直机的压力大、拉力大；采用液压式结构，操作灵活、维护方便；结构紧凑，布局合理，稳定性强；运转平稳，可靠性强、寿命长、效率高。
MTZ-1型锚杆调直机厂家：山东名茂机械设备制造有限公司 刘经理 13365475158
二、技术参数：
1、技术特征
A、电动机：型号Y132M-4，功率：7.5KW，电压：380V
B、液压站：压力31.2MPa 流量：25ml
2、工作油缸
A、最大拉力：40KN
B、工作长度：横向移动2000mm
C、外形尺寸（长×宽×高）：6200×100×1400
D、总重：2.5T
E、调整锚杆规格：直径?20 ?22长度：1000-2500
三、工作原理及结构

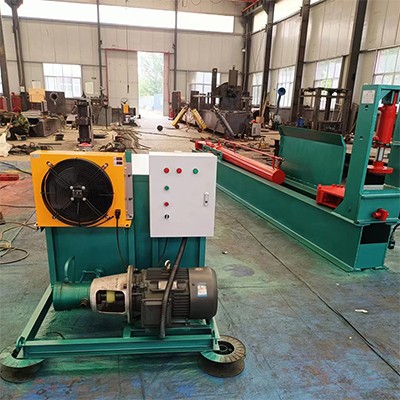

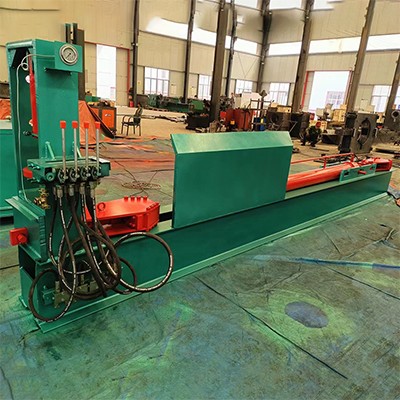

本机由泵站提供动力，工作时将弯曲的锚杆在压紧装置下进行初步压直，然后插入前后夹紧装置夹紧，启动主工作油缸进行拉直，使之产生永久塑性变形，从而达到修复的目的，使锚杆拉直。该机主要由机架、主工作油缸、前后夹紧装置压紧装置、泵站、控制系统等组成。
四、整机安装及使用
1、按地基图打好基础，留出地脚螺栓预留孔。
2、电器必须严格按相关规定安装，必须按规定设备接地和保护。
3、接好管路。
4、将油箱充足32#（冬季），46#（夏季）抗磨液压油。
5、先启动液压站，待各工作油缸充满油量，再对油箱注油至油票位置。
6、点试电机转向，观察是否与箭头方向一致，如不一致应调整接线端。
7、调整压力，缓慢推（拉）升降油缸手柄，观察压力表读数，当活塞杆不动时压力为最大，此时把手柄扳到中位，记下压力值，如果压值不在10-16MPa之间应调整换向阀左前方或右前方旋扭，直至压力在10-16MPa之间为止。
