1、产品特点
KDW127/12B/18B矿用本安电源(以下简称电源),该电源具有备用电池、具有容量大、便于安装、容易接线、结构简单等特点。
2、用途及运用范围
可为井下本安设备提供直流12V电源。
3、规格型号

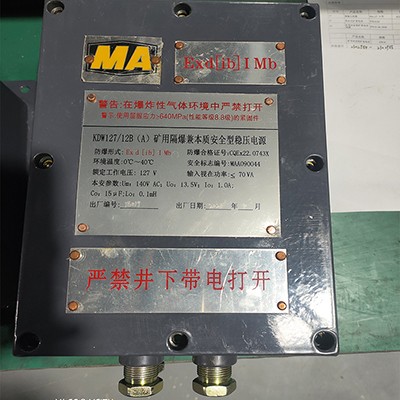

电源的防爆型式为隔爆兼本质安全型，防爆标志Exd[ib]I Mb,型号为KDW127/12B/18B
KDW127/12B/18B矿用隔爆兼本安型电源厂家：山东名茂机械设备制造有限公司 刘经理 1 3 3 6 5 4 7 5 1 5 8
4、适用环境条件
4.1环境温度：0℃～40℃；
4.2相对湿度：≤95%；
4.3大气压力：80KPa～106KPa；
4.4有甲烷和煤尘的矿井中但无破坏金属和绝缘材料的腐蚀性气体的环境。
4.5 电源能承受的zui恶劣的安装贮运条件：
a) 温度：-40～+60℃；
b) 平均相对湿度：95%(+25℃)；
c) 振动：加速度50m/s2；
d) 冲击:峰值加速度500m/s2
二、结构与工作原理
1、结构
矿用本安电源主要由防爆箱体、稳压电源板和镍氢电池组组成。
2、工作原理
在电源板上接上AC127V电源就完成DC12V的本安输出。
三、主要技术指标
1供电电源：AC127V（75%～110%）。
2额定输出电压DC12V，DC18V或根据客户要求， 额定输出电流1300mA
3输出电压偏离值：≤5％
4负载效应：≤5％
5源效应：≤5％
6周期与随机偏移峰-峰值：≤250mV。
7短路电流：≤40mA 。
8备用电源：(1)转换时间：≤500ms（2）备用电池4Ah（3）工作时间：≥2h(额定负载时)
9基本功能 应具有限流、限压和短路保护功能，排除故障后应自动恢复。
四、外形尺寸及重量
1. 外形尺寸(见附录A外形尺寸图)
长×宽×高＝ 370mm×330mm×138mm
2. 重量:约20Kg
五、安装使用
1、接线
将AC127V电源接在电源输入端,将输出的DC12V引出接在用电设备上即可。
2、使用
电源无停送电开关,电源接好线,由上级电源开关停送电,若本安输出出现保护应检查负载是否正常并重新送电。
3、注意事项
AC127V电源线电缆截面积，不应小于1.5mm2的矿用电缆。输出DC12V，供电距离不大于100m,使用电缆截面积不小于1.5mm2矿用电缆。
六、故障分析与排除
检修前必须先断电,维修时应更换相同型号的本安输出电源模块、保险管。
七、维护和保养
1、紧固用的螺栓、螺母、垫圈应齐全、紧固、无锈蚀。
2、隔爆接合面不得有锈蚀，应定期涂防锈油。
3、不得野蛮运输、安装，以免箱体变形或零部件丢失缺损。
4、设备长期保存时，隔爆接合面应涂防锈油，并放置于干燥通风处。
八、运输与贮存
包装后的矿用本安电源，在避免雨雪淋袭的条件下，可适用于满足4.2.2项各种运输方式，包装后的设备应能在温度-10℃～40℃，相对湿度不大于90%，周围环境无腐蚀性气体的库房贮存一年。
九、售后服务
电源自销售之日起，产品出现质量问题，一年内包修。
