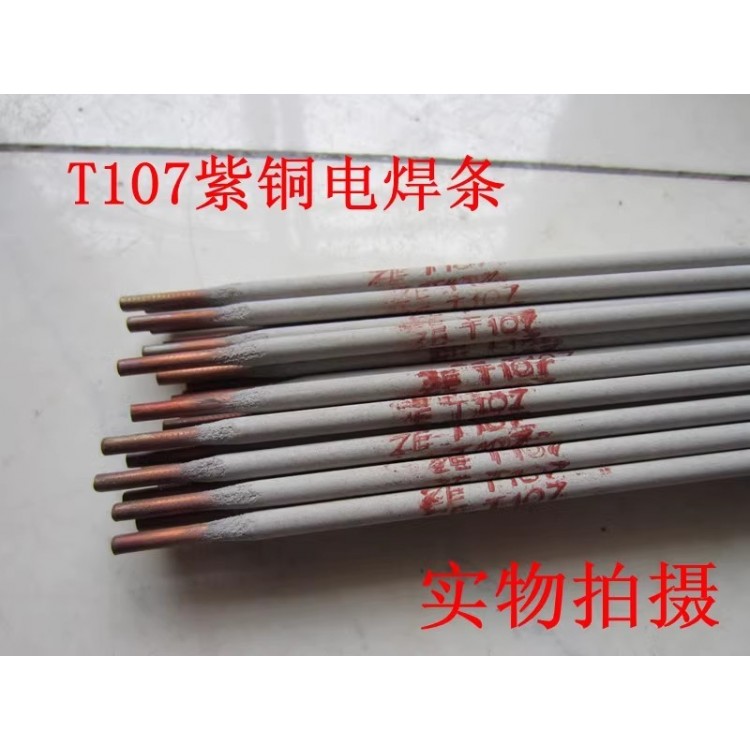

Cu107紫铜电焊条T107焊条
产品牌号：Cu107【铜107】GB：ECuAWS：ECu产品名称：Cu107紫铜电焊条T107焊条
说明： Cu107是以纯铜为焊芯， 低氢型药皮的纯铜焊条。 力学性能较好， 对大气和海水有良好的耐蚀性。 不宜焊接含氧铜及电解铜。 采用直流电源， 焊条接正极， 电弧稳定， 成形良好。
用途： 主要用来焊接导电铜排， 铜制热交换器， 船舶用海水导管等铜结构件， 也可用于耐海水腐蚀的碳钢零件的堆焊。
熔敷金属化学成分（%）
Cu Si Mn P Pb Fe+Al+Ni+Zn
＞98.0 ≤0.5 ≤0.5 ≤0.30 ≤0.02 ≤0.50
熔敷金属机械性能（参考值）
试验项目 抗拉强度
Mpa 延伸率
%
保证值
一般结果 ≥170
186-215 ≥20
参考电流： DC+
焊条直径(mm) 3.2 4.0 5.0
焊接电流(A) 120-140 150-170 180-200
注意事项：
1. 焊前焊条必须在200˚C左右烘焙1小时。 焊件表面的水份、 油污、 氧化物等杂质必须清除干净方可施焊。
2. 在一般情况下， 预热温度应掌握在400-500˚C之间。 施焊时应采用短弧， 宜作往复直线运动， 这样可以改善焊缝的成形。
3. 对于较长的焊缝应采用逐步退焊法， 焊接速度应尽可能地快。 多层焊时必须彻底清除层间的熔渣。 焊后用平头锤锤击焊缝， 消除应力， 改善焊缝质量。
