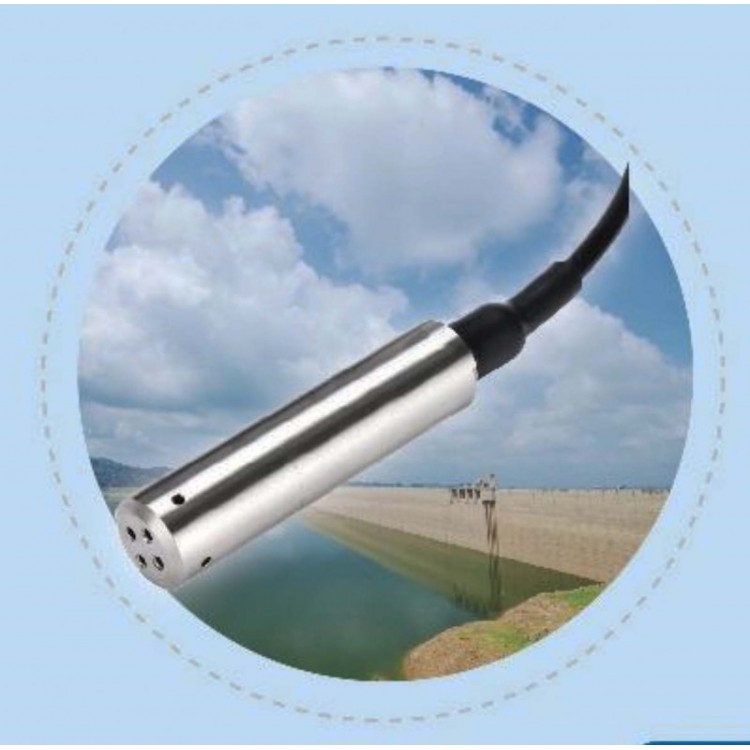

智能液位变送器是一种投入式液位测量仪表，电路模块带有电源反接保护、宽电压供电，投入式结构全不锈钢密封，极简的V/I转换方案，超高稳定性，大大提高了产品的可靠性。
产品系列丰富，广泛应用于工业过程、水文水利、地质勘探等行业的液位测量。
系列主要特点
l 高品质硅压阻测量元件
l 数字化补偿、无因机械振动电位器造成的偏移
l 电源反接保护、过电压保护
l 抗浪涌、电磁干扰
l 全不锈钢密封结构，IP68防护
技术参数
主要性能指标 | |
测量精度 | ±0.5% F·S |
量 程 | 0～10 mH2O…300 mH2O |
长期稳定性 | 0.5%F·S/年 |
过载能力 | 2X F·S |
负载能力 | (U-9)/0.02（Ω） |
温度特性 | |
补偿温度 | 0～70℃ |
工作温度 | -10～80℃ |
温度漂移 | 零位： 0.05%F.S/℃ |
满量程：0.05%F.S/℃ | |
存贮温度 | -40～125℃ |
电气特性 | |
供电电压 | DC9～30V （典型24V） |
电源保护 | 防反接、过电压保护 |
输出方式 | 两线制4～20mA |
结构特性 | |
测量介质 | 与不锈钢、氟橡胶、聚乙烯兼容 |
压力接口 | 不锈钢保护帽或G1/2、M20*1.5外螺纹 |
壳体材质 | 不锈钢1Cr18Ni9Ti、316L可选 |
电缆材质 | PE |
环境特性 | |
防护等级 | IP68 |
防爆等级 | ExiaⅡC T6 |
绝 缘 | 100MΩ@50V |
振 动 | 20g, 20～5000Hz |
冲 击 | 20g, 11ms |
电气连接
两线制4～20mA电流环接口，采用DC24V电源供电，红线接电源正极、蓝线接电源负极，屏蔽层接大地。
序号 | 线色 | 定义 |
1 | 红 | DC12-24V+ |
2 | 蓝 | 4～20mA输出（GND） |
典型应用
图1 4～20mA应用
机械结构（尺寸单位:mm）
选型指南
| 智能液位变送器 | |||||
| 量程 | 0～300 mH2O | ||||
[0~X] mH2O L | X-液位量程，L-电缆长度 | |||||
| 代码 | 输出信号 | ||||
C1 | 4～20mA | |||||
| 代码 | 结构件材质 | ||||
壳体 | 膜片 | 过程连接 | ||||
S1 | 不锈钢 | 316L | 不锈钢 | |||
S2 | 316L | 316L | 316L | |||
S3 | 316L | 钽 | 316L | |||
|
|
|
| 代码 | 其它参数 | |
M1 | 端面密封M20*1.5外 | |||||
M2 | 水线密封M20*1.5外 | |||||
G2 | G1/2外螺纹 | |||||
FL | 固定法兰 | |||||
LM | 限流保护 | |||||
| [0～10] mH2O 6 | C1 | S2 | FL | 完整型号示例 | |
3.4.
气管及保护管的固定安装及检查点的设置
a) 保护管可采用DN25以上的镀锌管、PVC管、金属波纹管。
b) 保护管必须沿路固定，可采用开槽掩埋、管箍固定或水泥封包的方式。
c) 保护管的折弯处建议采用DN25以上的金属波纹管，使折弯处尽量平滑过渡，确保气管
不会折损。
d) 设置检查点：当气管长度比较长时，需要设置气管检查点，以检查气管是否有老化或
破损现象。可以非常方便地采用柔性的金属波纹管来进行设置检查点。
